概述

LJLUG系列型渦街流量傳感器是一種流體振動式新型流量傳感器，它具有測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便等優點，廣泛應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測量。

功能特點

1、傳感器的感應元件不直接與被測介質接觸，故性能穩定、可靠性高。

2、傳感器內無可動部件，結構簡單而牢固，因而壓損小、維護量小、使用壽命長。

3、范圍度寬達15： 1、20： 1。

4、多種連接方式，方便、簡單、易于操作。

5、在規定的雷諾數范圍內，輸出信號不受流體溫度、壓

力、粘度及組份影響。

6、通用性強，可與本公司任何- -種或其他廠家生產的某

些流量演算儀組成測量、控制系統。

技術參數

1、測量介質：液體、氣體、過熱/飽和蒸汽。

2、測量范圍：正常工作范圍，雷諾數為20, 000~7. 000. 000; 測量可能范圍，雷諾數為8，000~7, 000. 000

3、精度等級：液體.指示值的士1.0%

氣體，指示值的土1.0%

蒸體，指示值的土1.5%

4、重復性：指示值≤0.3%

5、輸出信號：a.三線制電壓脈沖

低電平： 0~1V;高電平，大于4V;占空比為50%

b.二線制/三線制電流

4~ 20mA ,

6、電源電壓：+12VDC或24VDC (三線制) ; +24VDC (二線制/三線制)

7、介質溫度：普通型a.-40C~+130C

b. -10C ~+ 250C

高溫型a.-10C ~+300°C

b. -10C ~+80C

防爆型-40C ~+80"C

8、工作壓力：0~2. 5MPa (注：應用戶要求，可提供其它壓力等級的流量計，需定做)

9、大氣壓力：86KPa~ 106KPa .

10、 壓力損失：OP=1.079x ρ xV2 (式中： OP.壓力損失KPa; ρ，被測介質的密度kg/m°; V,被測介質的流速m/s)

11、殼體材質：碳鋼;不銹鋼(1Cr18Ni9Ti)

12、規格(管道內徑) ： 20. 25. 32. 40. 50. 65. 80. 125. 150、 200. 250. 300. 350、 400. 500mm

13、 環境溫度： -25C ~+55°C;濕度≤85%RH。

14、防爆類型：本安型：防爆標志： ia II CT6

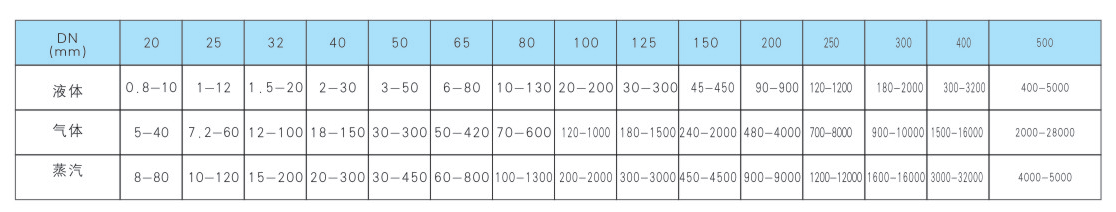

15、 工作狀況下流量范圍(單位： m°/h) .見下表： (注：如果用戶要求下限低，可定做)。

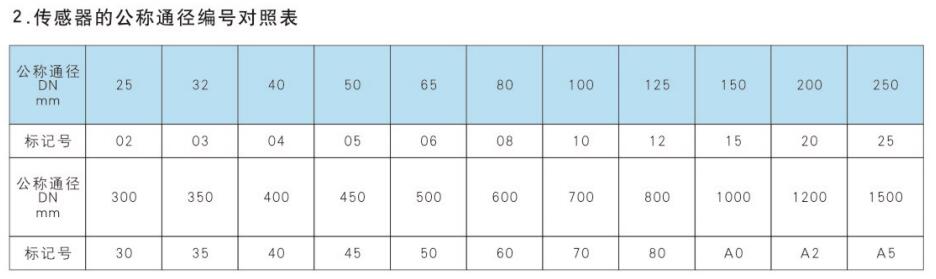

型號編制及說明

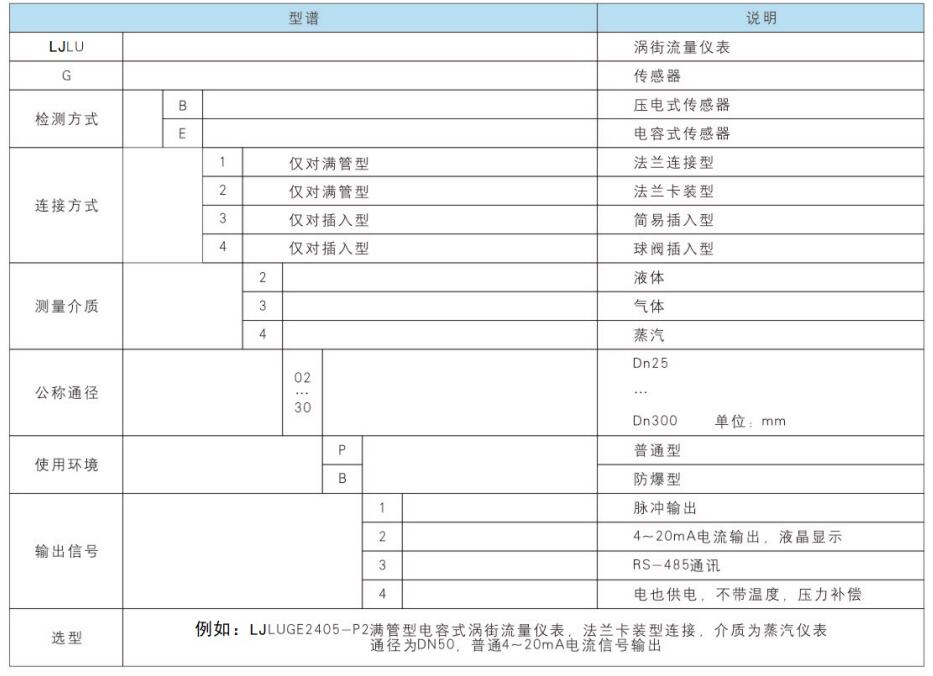

傳感器選型表
