概述

LJLWY系列智能一體化渦輪流量計是采用超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有 效數字)及累積流量(8位有效數字，帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為: ExdIIBT6。 該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為JCLWY-口B型和 JCLWY-口C型。JCLWY-口B型:供電電源采用3.2V10AH鋰電池(可連續 運行4年以上) ;無信號輸出功能。JCLWY-OC型: 供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要，可增加RS485或HART通訊。

產品特點

1.高準確度，一般可達土1%R、士0.5%R， 高精度型可達士0.2%R ;

2.重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到高的準確度，在貿易結算中是優先選用的流量計:

3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正

4.所有有效數據掉電后保持10年不丟;

5.范圍度寬，中大口徑可達1 :20, *********為1:10;

6.結構緊湊輕巧，安裝維護方便，流通能力大;

7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表;

8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等:

9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

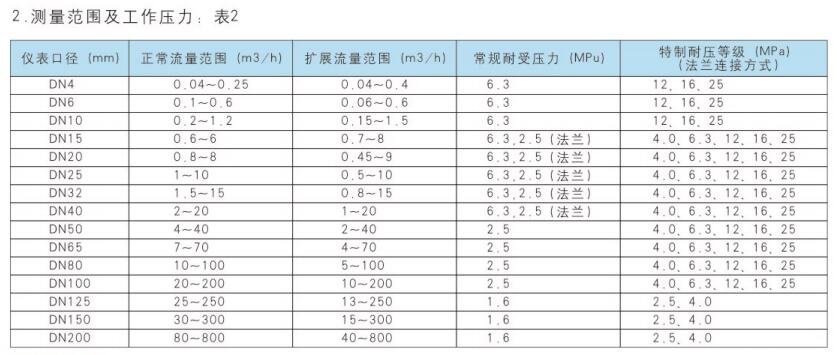

基本參數與技術性能

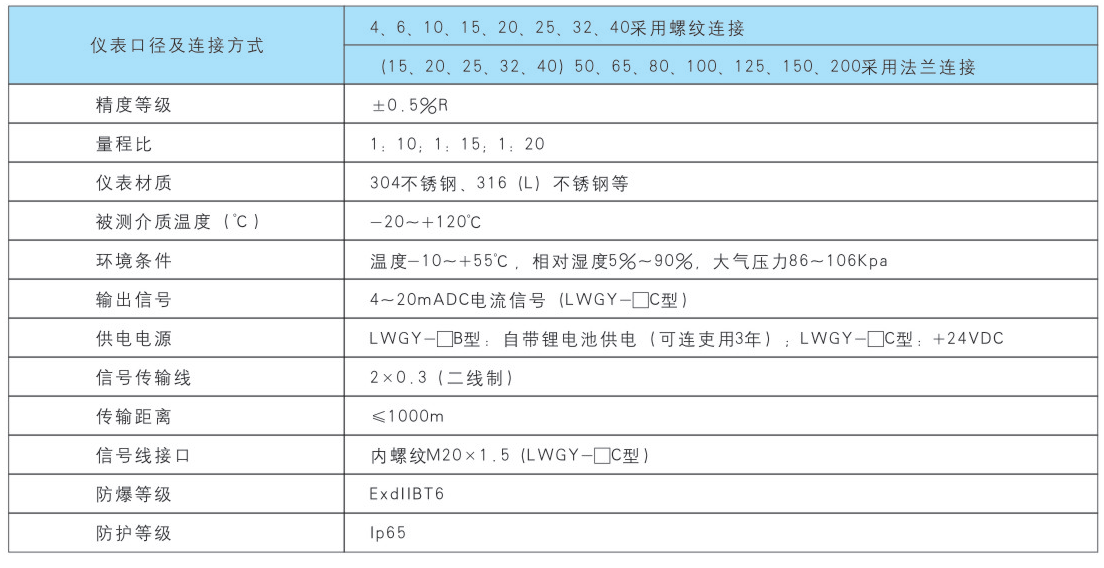

1.技術性能:表1

注: DN15~DN40常規為螺紋連接，如希望采用法蘭連接，請在” 公稱通徑”后加”(FL) ”

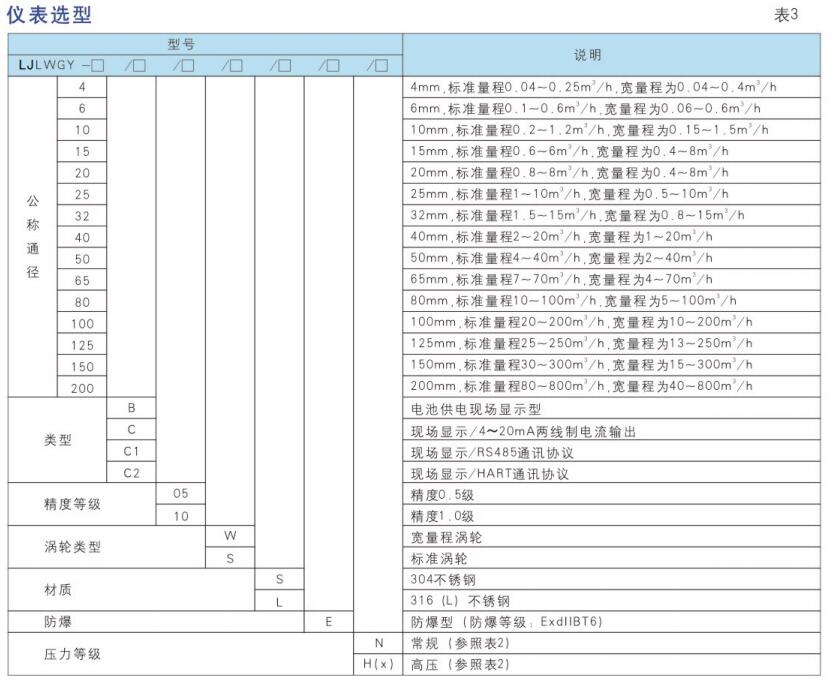

例如，選用一臺法蘭連接式防爆型渦輪流量計測量水，需要現場顯示并遠傳4- 20mA信號，管道為DN40,要求精度0.5級, 304不

銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為: JCLWGY-40(FL)C/05/S/S/E/H16
