概述

LJ-AT100/AT500型磁致伸縮液位計是本公司引進美國K-TEK公司OEM產品，是高精度的液位測量儀表。儀表測量范圍大，工作可靠，多種安裝形式，調試快捷,具有較高的性價比。

結構原理

LJ-AT100/ AT500型磁致伸縮液位計是采用不導磁的不銹鋼管(測桿)、磁致伸縮線(波導線)、可移動的磁浮球和電子部件等部分組成。脈沖發生器發生電流脈沖(起始脈沖)沿波導線傳播，電流脈沖產生的磁場與浮球內的磁環磁場矢量相加形成螺旋磁場，產生瞬時扭力，使波導線扭動并產生終止脈沖，沿波導線傳回。通過測量出起始脈沖和終止脈沖之間的時間來準確地確定被測液位。

主要技術參數

測量范圍: 300~ 22000mm

準確度:土0.01%FS

輸出信號: 4~20mA

DC二線制

電源: 24V DC (13. 5~36V)

工作壓力: 21MPa

環境溫度: -40~65°C

防護等級: IP67

過程連接: DN50 PN1 .0,法蘭標準

HG20592- 97

接液材質: 3161不銹鋼

電氣接口: M20x1 .5內螺紋

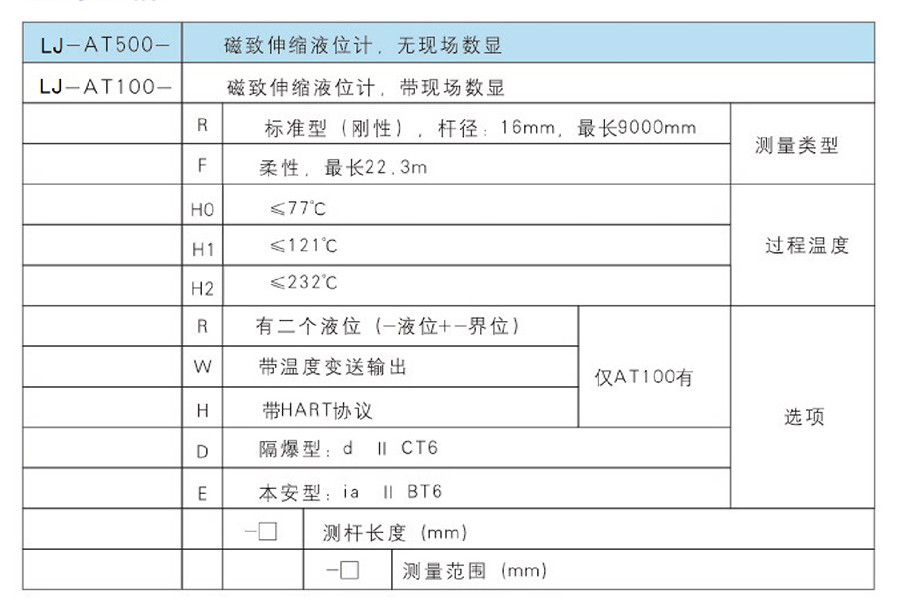

型號規格

外形尺寸
