用途說明

膜片壓力表適用于測量具有一定腐蝕性、粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓。

可根據測量對腐蝕性能的不同要求而選用不同材料的膜片。

外殼不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用。

型號表示

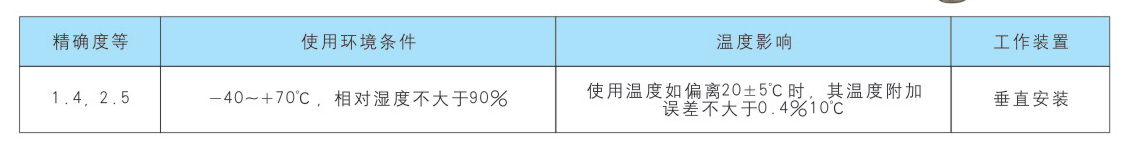

 主要技術指標

結構原理

儀表由測量系統(包括接頭、法蘭、膜片)、傳動機構，指示裝置和外殼組成。

在被測介質的壓力作用下，儀表的彈性元件(膜片)產生與壓力大小成正的彈性變形一一位移，借助連桿經傳動機構放大、由指示裝置批示被測壓力值。

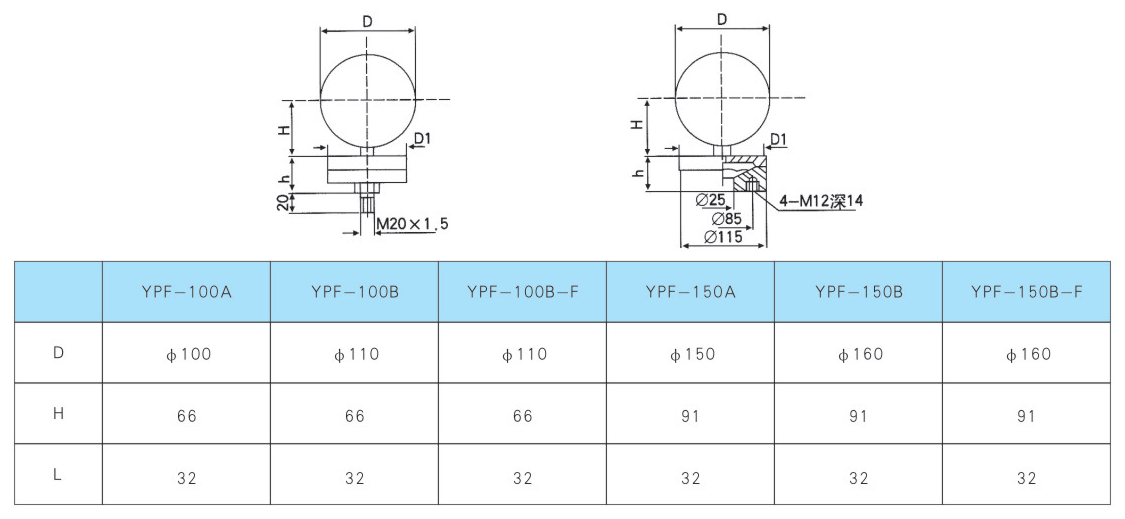

外形尺寸
